新威一体型試験 システム WHW-25L-16CH*4

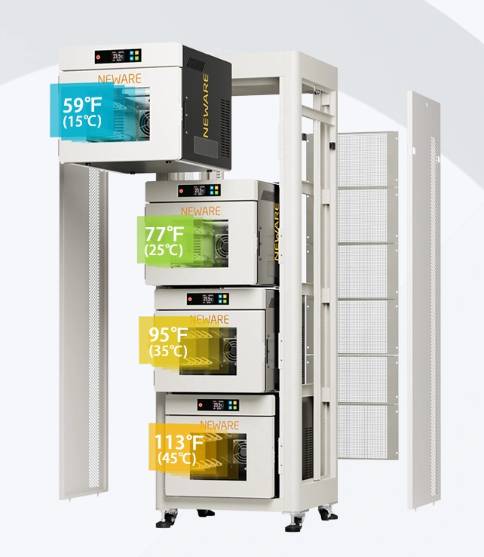

新威 一体型電池試験システム WHW-25L-16CH4 は、新威 が独自に開発および設計した電池 試験装置で、電池の充放電試験と電池の温度試験の両方を統合しています。この統合システムは、主にボタン電池の試験用に設計されています。この装置は 4 つの WHW-25L-S-16CH 一体型 ユニットで構成されており、それぞれが独立した試験を実行し、異なるプログラムを設定して操作できます。したがって、WHW-25L-16CH4 は、比較参照用に 4 つの異なる温度ゾーンで同時に試験を実行し、同じ電池の動作と異なる温度での結果の違いを調べることができます。使いやすいグラフィカル インターフェイスと柔軟な構成オプションを備えたタッチ液晶ディスプレイ スクリーンを備えています。画面は、1.5 メートルの範囲内で赤外線モーション センサーによって自動的に起動するように設計されているため、ユーザーは簡単に機器を設定および管理できます。

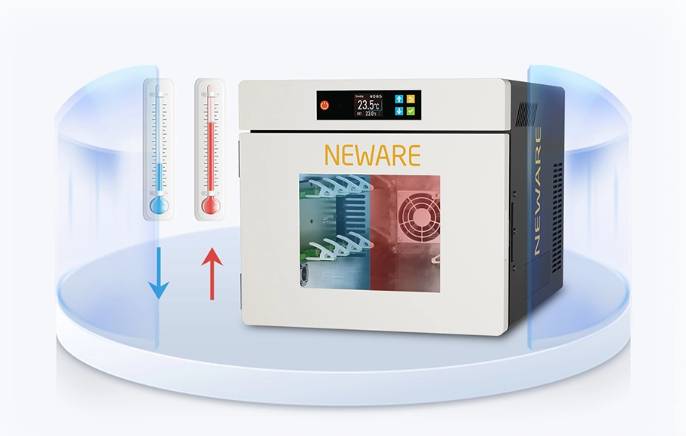

WHW-25L-S-16CH*4は、データサンプリング時間100msで±0.05% F.S.の電圧および電流精度を実現します。単一の試験デバイスWHW-25L-S-16CHは、最大16個のボタン電池を同時に試験できるため、WHW-25L-S-16CH*4は最大64チャネルの試験をサポートし、64個のボタン電池を同時に試験でき、電池の整理と管理に信頼性が高く効率的なソリューションを提供します。電池の温度を試験する場合、温度範囲は32°F〜140°Fで誤差範囲は±3.6°F（15℃〜60℃で誤差範囲は2℃）です。温度試験中に25℃から60℃に加熱するのに必要な時間は50分未満、25℃から15℃に冷却するのに必要な時間は60分未満です。制御システムは、設定された温度値に応じて、新威 が新たに開発したファジー PID アルゴリズムを使用して、半導体冷却 (加熱) モジュールの出力を自動的に計算および制御し、動的バランスを実現します。軸流ファンは空気を均等に循環させ、大きな空気出口により、均一で迅速な放熱を保証します。厚さ 40 mm のポリウレタン フォームは内部温度保護を強化し、より正確で信頼性の高いデータを保証します。

WHW-25L-S-16CH*4 は、ボタン電池の電圧と電流の特性に合わせた電圧と電流の範囲で設計されており、5V/10V 10mA の場合、5μA ~ 1mA、1mA ~ 5mA、5mA ~ 10mA の 3 つのスケールを提供します。5V/10V 20mA の場合、スケールは 5μA ~ 1mA、1mA ~ 10mA、10mA ~ 20mA です。5V/10V 50mA の場合、スケールは 5μA ~ 1mA、1mA ~ 25mA、25mA ~ 50mA です。電池試験装置には、10mA、20mA、50mA の範囲の詳細な区分があり、正確な電池データ測定を実現します。これらの電圧と電流の範囲の仕様が要件を満たさない場合、お客様のニーズに合わせて設計をカスタマイズし、あらゆる顧客要件を満たすこともできます。

紐威一体型電池試験装置の設計は、限られた実験室スペースの実際の状況を十分に考慮しています。電池 試験と温度試験の機能を 1 つのデバイスに統合することで、スペースを最大限に活用し、実用容積は 25 x 4 リットル、占有スペースは 0.5 平方メートル未満です。この統合設計には、複数の利点があります。統合設計により、必要な床面積が大幅に削減され、実験室にさらに多くの試験装置を設置できるようになります。すべての機能が 1 つのデバイスに統合されているため、オペレーターは複数のデバイスを切り替えることなくタスクを実行でき、作業効率が向上します。一体型装置により、複数の独立したデバイスの購入と維持にかかるコストが削減され、長期的には企業や実験室の資金を節約できます。統合デバイスにより、電池 試験と温度試験が同じ環境条件下で実行されるため、試験 データの一貫性と精度が向上します。

電池 試験の安全性を確保

電池試験の安全性は、オペレーターの健康、実験装置のセキュリティ、試験結果の精度に直接影響するため、最も重要です。試験プロセスの安全性を確保することで、電池の過充電、短絡、熱暴走などの危険な状況を防ぎ、潜在的な火災や爆発を回避し、ユーザーの生命と財産の安全を守ることができます。独創的なデザインの新威一体型電池試験装置WHW-25L-S-16CH*4は、安全で効率的な電池試験ソリューションを実験室に提供します。このデバイスは、電池試験中に高い安全基準を確保するために、複数の安全機能を統合しています。具体的には、パワーダウンデータ保護機能は、突然の停電が発生した場合にデータが失われるのを防ぎ、試験データの整合性を維持します。短絡保護は、回路内の短絡状態にすばやく対応し、機器の損傷や潜在的な安全リスクを防ぐことができます。これは、高出力電池パックを扱う場合に特に重要です。さらに、このデバイスの循環ファン動作の異常監視は、冷却システムの状態をリアルタイムで監視して、機器が適切な温度で動作していることを保証し、過熱による試験の中断や機器の損傷を回避します。これらの機能を組み合わせることで、実験室の作業効率が向上するだけでなく、電池試験プロセスの安全性も大幅に向上します。パワーダウンデータ保護により、予期しない停電が発生した場合でも試験データは安全です。短絡保護は、実験担当者に安全な試験環境を提供し、短絡から生じる可能性のある危険を効果的に防止します。循環ファン動作の異常監視は、機器の安定した動作を保証し、実験の継続性と信頼性を保証します。これらの機能が一緒になって、新威一体型電池試験機器の安全性の基盤を形成し、研究者が安全性の問題を心配することなく、実験自体に集中できるようにします。

新威電池試験システムソフトウェアBTS

新威 BTS ソフトウェアは、さまざまな試験 ニーズに対応できる強力なプログラム機能を備えた強力な電池 試験 ソフトウェアです。このソフトウェアには、さまざまな試験要件に対応するために、さまざまな作業ステップ設定、記録、およびデータ保存機能が完備されています。この包括的な機能により、ユーザーはソフトウェアを特定の試験 プロトコルに合わせてカスタマイズし、結果を効果的に分析できます。BTS ソフトウェアの強力なプログラム機能により、さまざまな試験 ニーズに対応できるため、電池 試験業界で多用途に使用できるツールとなっています。

電池分析を強化するための統合技術

WHW-25L-S-16CH*4は、補助電圧や補助温度などの周辺機器を統合して包括的な試験と評価を行い、電池の量産試験を多次元かつ定量的にサポートします。高度なプロセッサと強力なコンピューティング機能を備え、大規模なデータと複雑な計算タスクを効率的に処理できます。この一体型デバイスは、科学研究、データ分析、人工知能、ディープラーニングアプリケーションなど、さまざまな高性能コンピューティングのニーズを満たす優れたパフォーマンスを提供します。
