充放電専用恒温槽

Constant Temperature Chamber

HOME 環境試験器 充放電専用恒温槽

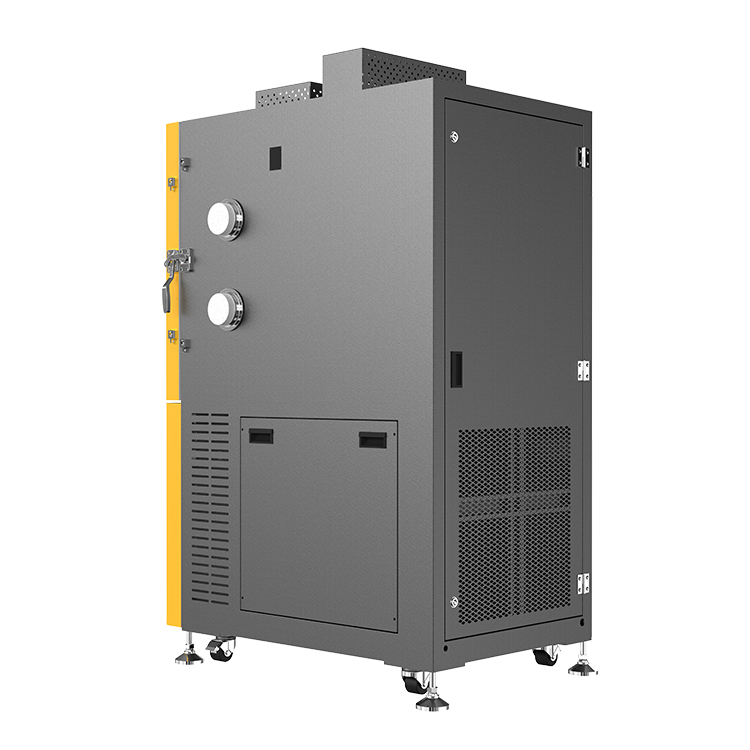

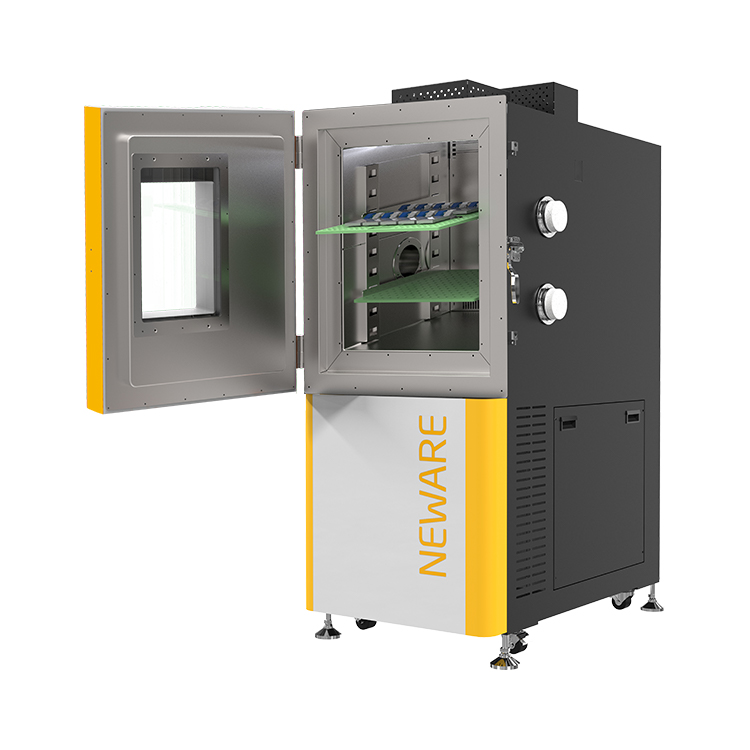

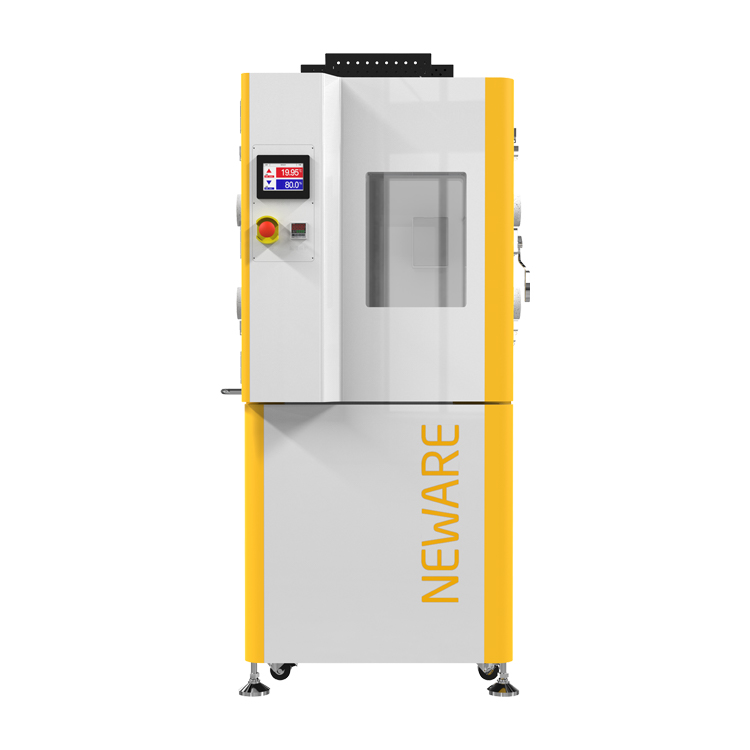

MGDW-225-70

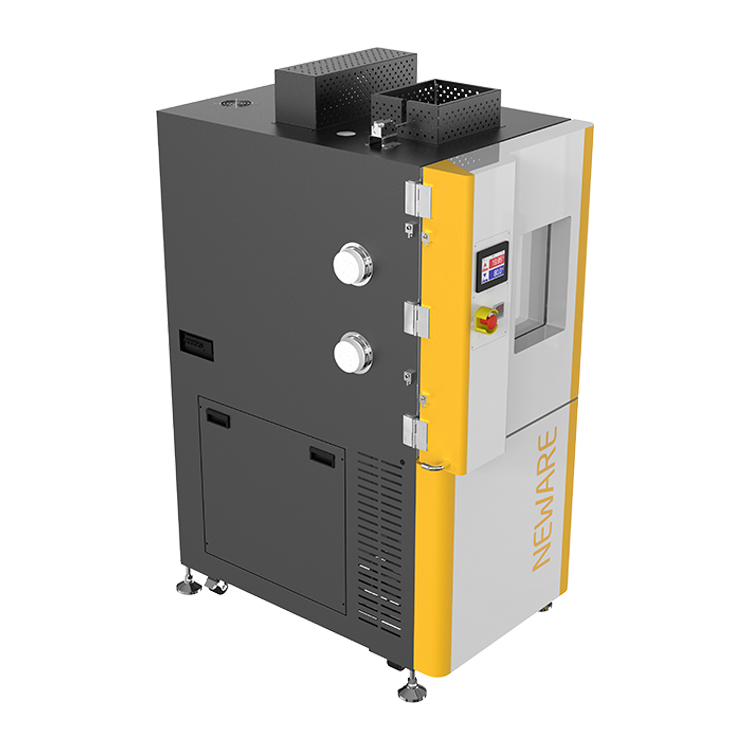

High and Low Temperature Chamber MGDW-225-70

Neware高低温チャンバーMGDW-225-70は周囲温度をシミュレートしてテスト作業を行うことができ、温度範囲が広い特徴があります。 最低温度は-70℃、最高温度は150℃に達することができます。

MGDW-225-70
CT/CTE-2000シリーズ
High and Low Temperature Chamber MGDW-225-70

Neware高低温チャンバーMGDW-225-70は周囲温度をシミュレートしてテスト作業を行うことができ、温度範囲が広い特徴があります。 最低温度は-70℃、最高温度は150℃に達することができます。

  • 製品機能
  • 仕様
  • ダウンロード
  • 添付品




概要


外形寸法

内容量

225L

内法

W600 mm×D500 mm×H750 mm

外法

W850mm×D1250 mm×H1750 mm

質量330KG


充放電試験用に専用設計、水平層流により高い温度分布性能を実現。

他社充放電電源を搭載、一体型による省スペース化が可能。









 仕様


±2.0 ℃

Temperature Deviation


+25 ℃

Ambient Air Temperature


-70℃~150℃

Temperature Range



+20℃→-20℃ ≤45 min

Cooling Efficiency


-20℃→+150℃ ≤60 min

Heating Efficiency


≤1℃

Temperature Fluctuation



機能

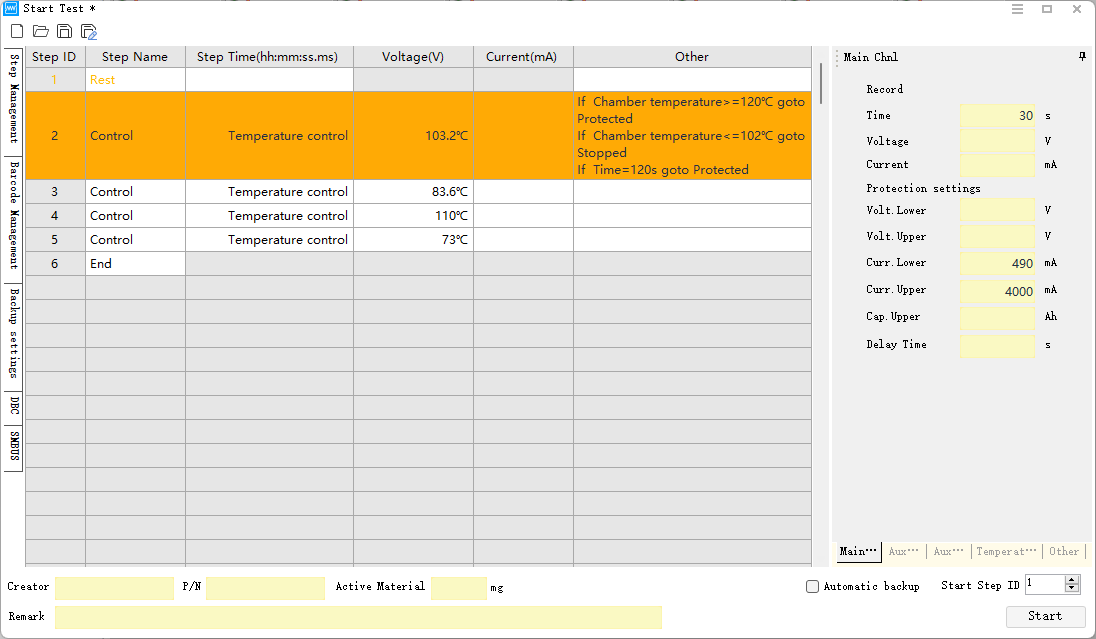

▐  BTS ソフトによりPCからチャンネル設定を行う

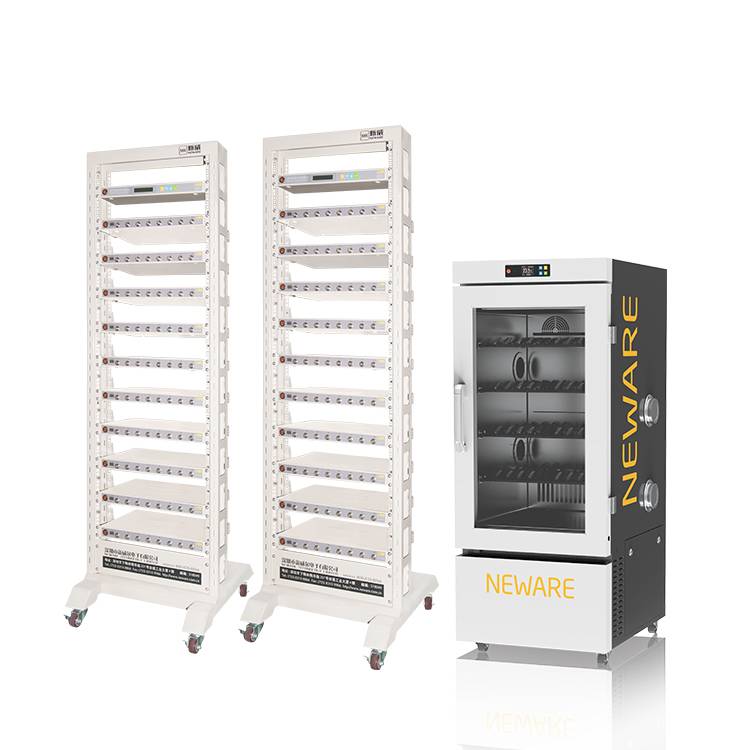

充放電シリーズと恒温槽を組み合わせた充放電試験システムは、低温から高温まで幅広い温度条件下での各種電池の充電・放電試験を可能にします。専用コントロールソフトによりPCからチャンネル毎に多彩な設定を行うことができるため、様々な試験に対応できます。

扣式电池测试仪

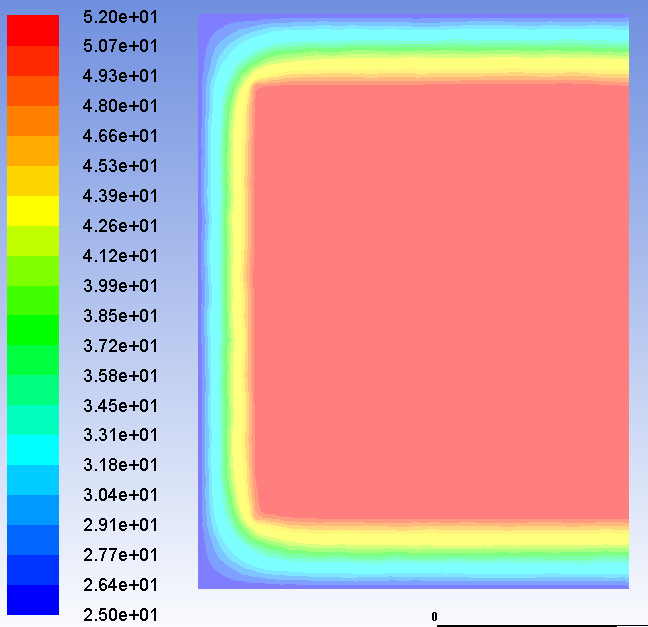

▐  チャンバー内の温度安定動作のシミュレーション図

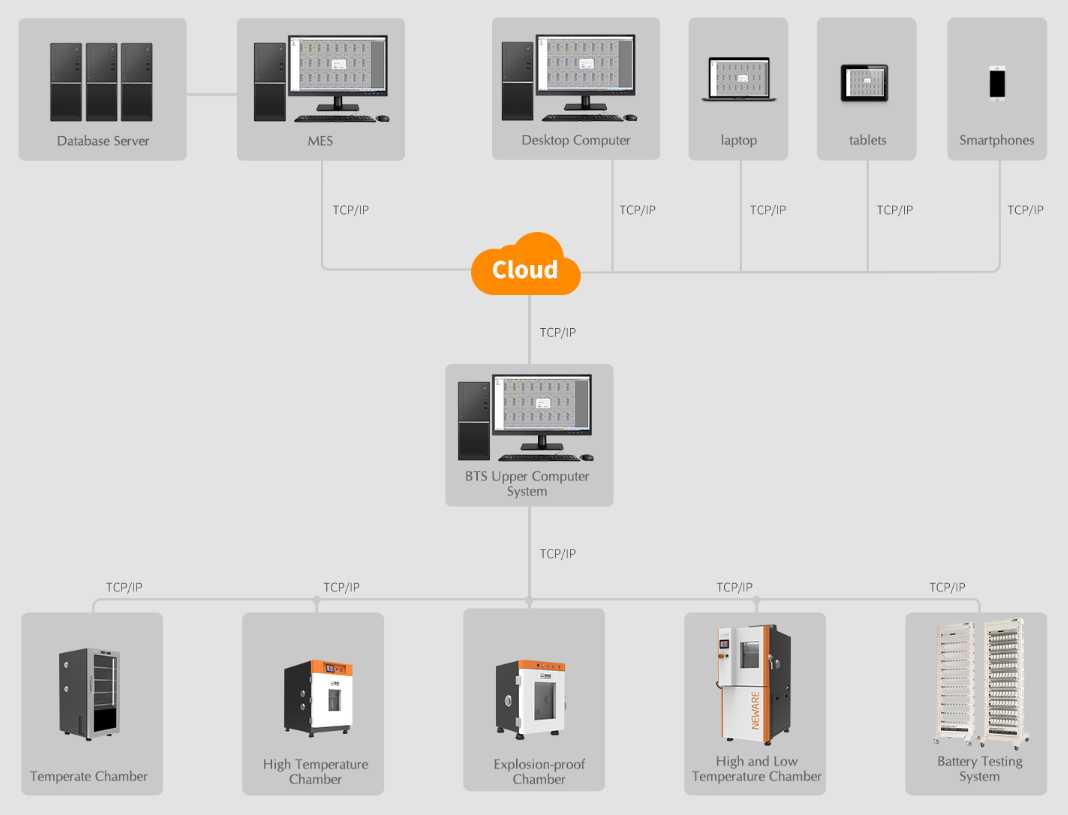

▐  ネットワークモード





ソフトウェア


NewareのBTSソフトウェアにより、非常に便利なPCから操作制御が可能です。







  • ファイル名
  • 適用範囲
  • 時間
  • ダウンロード
  • WGDW-150-40C
    MGDW-150-40C
    2023-11-06
    MGDW-150-40C
  • WGDW-800-40C
    MGDW-800-40C
    2023-11-06
    MGDW-800-40C
電子製品

電子製品

GSMパルス等、携帯機器などの実負荷評価に最適なシステムです。SMBUS / I2C通信機能により、2〜6ストリングのバッテリーパックのテストに適しており、ラップトップ/携帯電話/動力工具/小型ドローンなどのアプリケーションシナリオに適しています。
エネルギー貯蔵

エネルギー貯蔵

バッテリー シミュレータとは、バッテリーエミュレータやバッテリー模擬電源と呼ばれ、バッテリーの動作を模擬して動作する電源のことです。バッテリーは、残容量（SOC）によって出力される電圧や電流が変化します、これをシミュレーションするのがバッテリーシミュレータです。
電気自動車（EV）

電気自動車（EV）

電動車両や蓄電システムなどに使用される大型蓄電池の評価に最適。特にHEV,PHEV,EV等の走行シミュレーションに最適。
電池メーカー向け

電池メーカー向け

パワーセルの形成、容量の分配、およびサイクルテスト（Cycle Life）に適用されます。 ポリマーポーチセル、筒形セル、スーパーキャパシターのメーカー向け。
