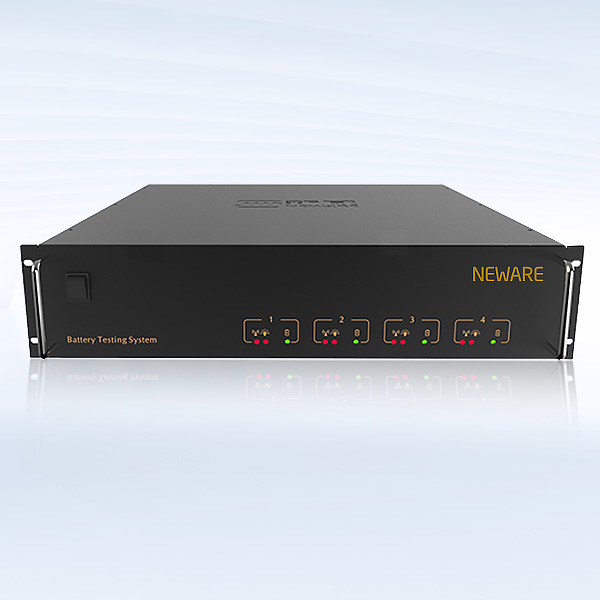

CT-9004Gは、主に電池材料や3C電池の研究、高精度試験、レート充放電試験、パルス充放電試験、DCIR DC内部抵抗試験、サイクルテストに使用され、ステップ設定の記録条件および保護条件を実現できます。対象となる顧客グループは、さまざまな研究機関、大学、および電池製造企業の研究所です。
CT-9004Gは、主に電池材料や3C電池の研究、高精度試験、レート充放電試験、パルス充放電試験、DCIR DC内部抵抗試験、サイクルテストに使用され、ステップ設定の記録条件および保護条件を実現できます。対象となる顧客グループは、さまざまな研究機関、大学、および電池製造企業の研究所です。
製品の概要
CT-9004Gは、主に電池材料や3C電池の研究、高精度試験、レート充放電試験、パルス充放電試験、DCIR DC内部抵抗試験、サイクルテストに使用され、ステップ設定の記録条件および保護条件を実現できます。
製品の機能
GSMパルス放電テストをサポート
DC内部抵抗（DCIR）テスト
サイクルテスト（Cycle Life）
電池材料の研究
高精度テスト
4範囲
広いダイナミックレンジ
高速サンプリング
高精度
各チャンネルの独立した制御
特定のアプリケーションは、多くのプロジェクトで実際の問題を解決できます。従来のシングルレンジデバイスと比較すると、さまざまな電流範囲の精度が向上し、さまざまな電流範囲のハードウェア応答時間が改善されるという明らかな利点があります。
各チャネルの独立した定電圧源と定電流源。
テストプロセス中の電圧と電流の変化の詳細をキャプチャできます。高速パルスでは、電流スイッチングの瞬間の電流値をキャプチャできます。これは、特別なテストアプリケーション（DCIR、シミュレーションなど）の重要な基盤です。テスト）;サポート：電圧変化、電流変化データに基づくスクリーニングデータにより、BTS9004を超高速で動作させて、重要なデータポイントを確実にキャプチャし、同時に、無駄な冗長情報を破棄できます。
SOFTWARE
■ dQ/dV
dQ / dV微分容量曲線：曲線上にピークが現れる場所は、充放電曲線に電圧プラトーがあり、異なるピークが異なる電気化学反応を表していることを示しています。
■ 機能
多くのテストアプリケーションでは、同時に複数の条件を判断し、さまざまな測定結果に応じてさまざまな操作に対応する必要があります。条件付きステップで満たされる条件は、複数出口プログラミングです。（&&）または（||）論理演算、 "≥"、 "≤"、 "="比較演算;期間 "t"、これは特別なテストの制御要件を満たすことができます;各ステップは5つの条件付きステップをサポートします;複数をサポートします終了し、任意のステップに進んで、より柔軟なプロセス制御を実現します。
■ 充電、放電モード
充電：CC/CV/CCCV/CP/CR
放電：DC/DP/DRD
■ データロギング条件
時間△t：≥10ms;
電圧△U：≥1mV;
現在の△I：≥100nA;
記録頻度
1000Hz（連続充電および放電モード）;
| 各ユニットのケースサイズ（W*D*H）（mm） | W*D*H：443*615*125（mm） |
| 入力電源 | AC 220V +10%/ -20%, 50Hz； |
| 解像度 | AD：16bit；DA：16bit |
| 電圧 | 各チャネル電圧範囲 充電:0.7 V~5 V;放電：0.7 V~5 V（0.5 m治具線長）； さいていほうでんでんあつ 0.7 V（0.5 m治具線長）； 精度 ± 0.02% of FS； 安定度 ±0.005% of FS； |
| 電流 | 通路1：0.1 uA---150 uA; 通路2：150 uA-5 mA; 通路3：5 mA-150 mA; 通路4：150 mA-5 A; 精度：±0.02%of FS； 通路1：±30 nA; 通路2：±1μA； 通路3：±30 uA； 通路4：±1 mA; 安定度 ±0.005% of FS |
パワーセルの形成、容量の分配、およびサイクルテスト（Cycle Life）に適用されます。 ポリマーポーチセル、筒形セル、スーパーキャパシターのメーカー向け。
